펌프카 제원
1. 펌프카 제조 회사마다 각각의 규격이 있습니다. 회사마다 조금씩 다르므로
여기서는 현대에버다임 기준으로 설명합니다
2. 회사마다 규격이 다르고 모델명이 다르지만 앞에 표시된 숫자는 일반적으로 펌프카 붐의 길이입니다

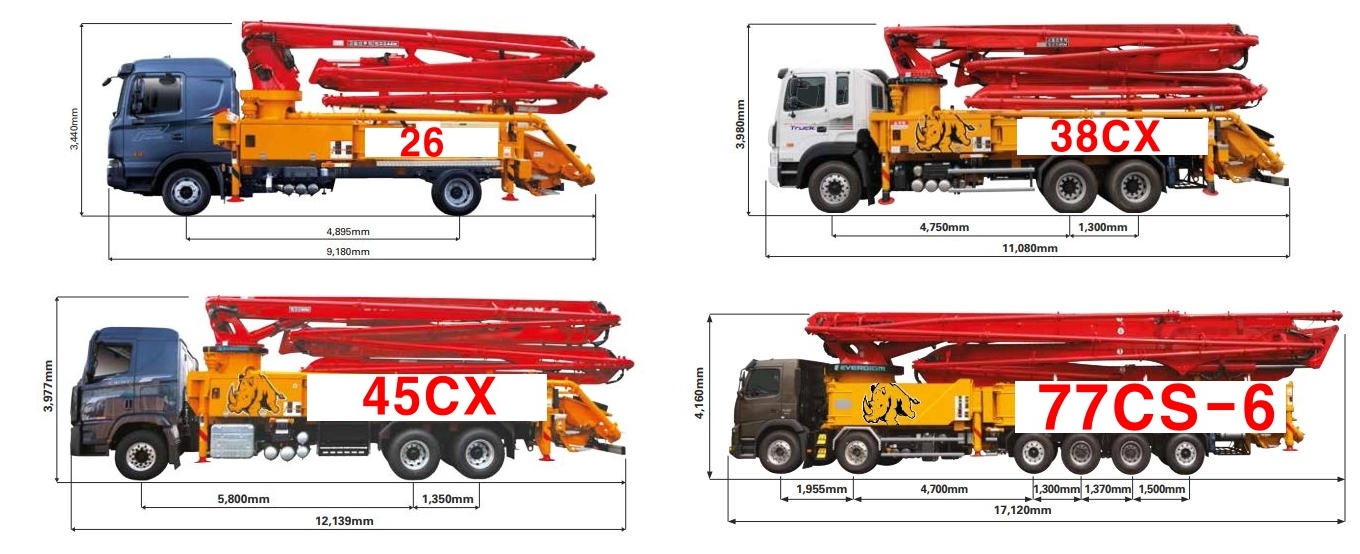

3. 펌프카 제원중 외관을 먼저 살펴보겠습니다
4. 모든 펌프카의 외관제원에 관한 자료를 첨부하였습니다
5. 다음으로 제원의 엑셀 정리표입니다

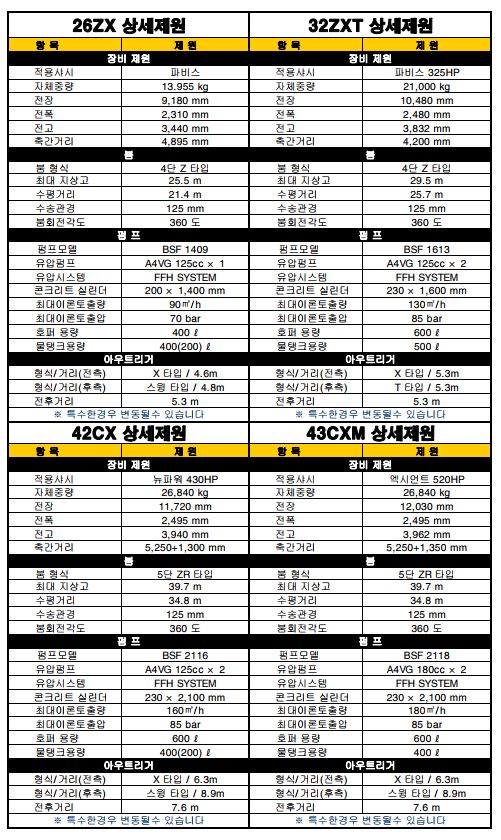

6. 먼저 26, 32, 42, 43 펌프카 제원 정리표입니다

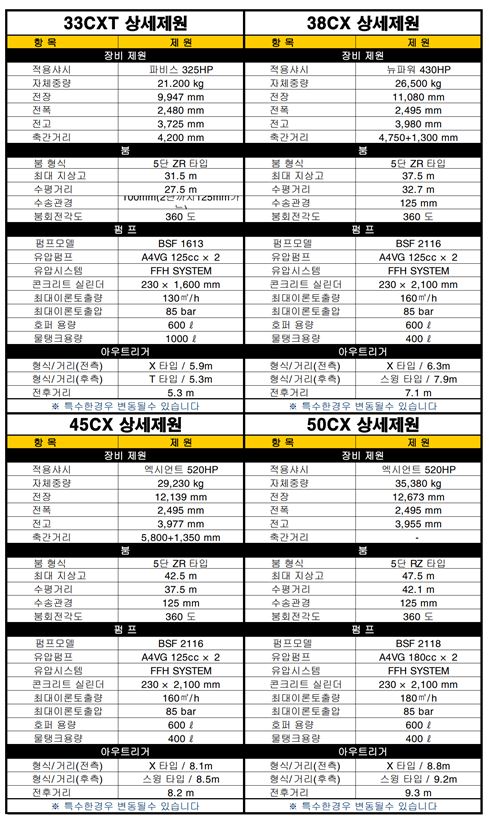

7. 다음으로 33, 38, 45, 50 펌프카 제원 정리표입니다.
8. 펌프카 상세 제원은 모두 아래 엑셀로 정리하였습니다
위 제원 포함 65와 77도 있으니 살펴보시기 바랍니다

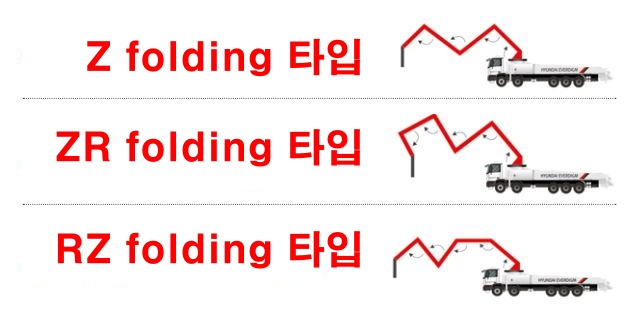

붐형식
1. 펌프카에 달려있는 붐은 개수와 꺾이는 각도에 따라 제트, 제트알, 알제트로 타입이 나눠집니다
2. 아래 그림과 같습니다
3. 펌프카 특징이 자세하게 나와있는 상세 제원을 모델마다 붐 타입이 다릅니다 위 사진을 참고하시면 됩니다

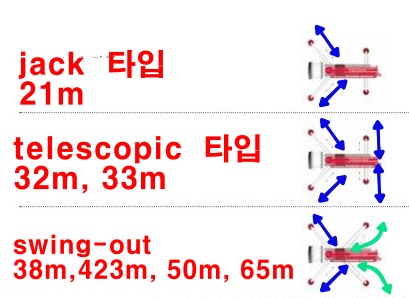

아웃트리거 형식
1. 펌프카 모델에 따라 각각의 아웃트리거 형식이 다릅니다
2. 펌프카 제원표에 나와있는 아웃트리거의 다른 타입은 아래 그림을 참고하시면 됩니다
3. 그림을 보시면 아웃트리거의 앞, 뒤 움직이는 방향에 따라 각각의 모델로 나누어지는 것을 알 수 있습니다

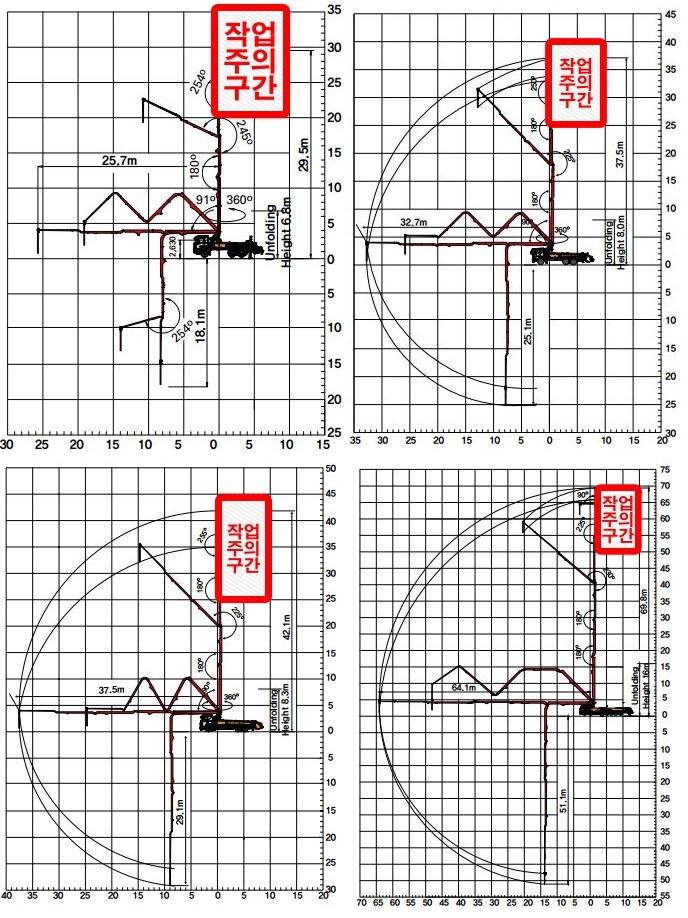

워킹다이아 그램
1. 각각의 펌프카 모델마다 작동 가능한 범위가 있습니다
2. 펌프카 상세제원에 나온 모델 전부 아래 파일에 모아놨습니다

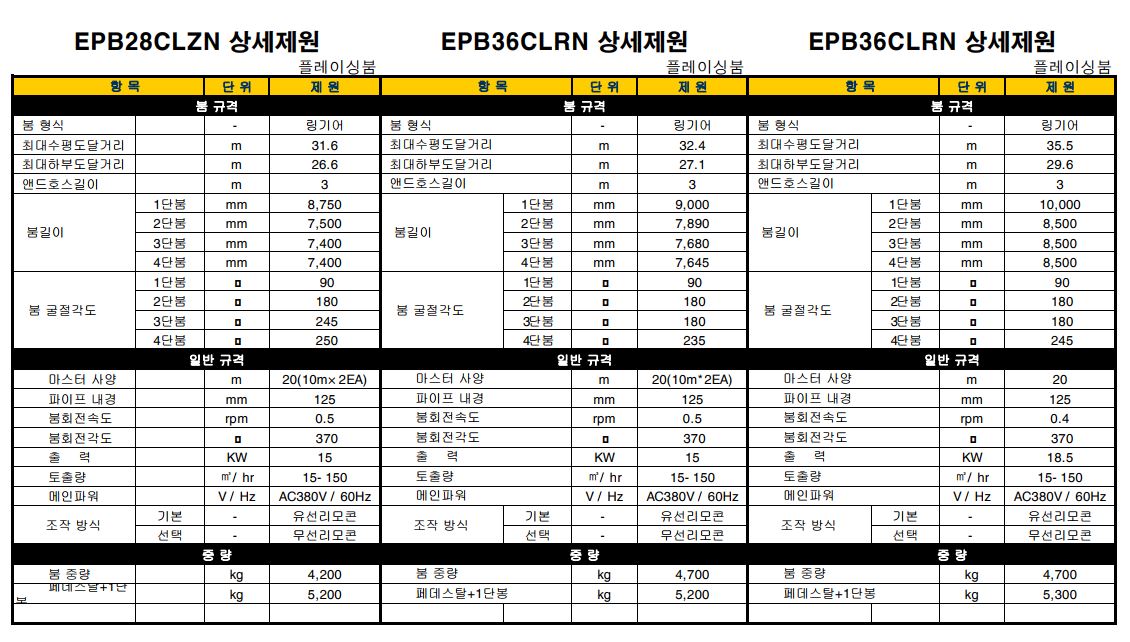

플레이싱 붐
1. 플레이싱 붐 규격에 따른 상세 제원입니다
펌프카 안전 및 주의사항
1. 주변 협착위험이 크기 때문에 후진 경보장치가 있어야 합니다
2. 승강용 발판 등의 설치상태는 양호해야 하며 호스 이탈방지(붐파단 예방) 조치가 되어있어야 합니다
3. 소화기가 설치되어 있어야 합니다
4. 펌프카 설치 장소는 현장 상황에 따라 다르지만 레미콘 차량 2대가 동시 접근 가능한 곳이 좋습니다
5. 주요 펌프카 위험요인으로는 충돌, 낙하, 끼임, 전도, 감전, 추락 이 있습니다
6. 넘어짐
- 연약지반에 설치할 경우 다짐등을 통해 견고한 지반에 설치를 해야 한다
- 철판 위에 장비를 설치해야 한다
7. 충돌
- 엔드 호스의 길이는 규정치보다 더 길게 연장하거나 사용해서는 안됩니다.(통상 4m)
- 크레인 작업 금지
8. 낙하
- 붐 하부에서 점검 및 작업 시에는 붐의 굴절되는 부분에 방호조치를 실시해야 한다
9. 끼임
- 아웃트리거 받침을 견고한 지반에 실시한다
- 펌프카 용도 외 사용금지
10. 감전
- 활동반경이 넓은 만큼 접촉방지시설 즉 방호벽을 필요시 설치한다
- 유도자배치
11. 떨어짐
- 펌프카 점검을 위해 상부로 이동시 장비가동을 해서는 안된다
12. 현장에서 유용한 펌프카 일일 안전점검표도 같이 첨부합니다. 위 사항 이외에 여러 점검항목들이 있습니다. 현장에서 바로 쓰셔도 무방합니다
