PRD(Percussing Rotary Drill) 공법 특징 시공순서

PRD(Percussing Rotary Drill) 공법개요

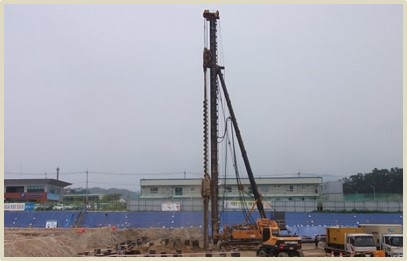

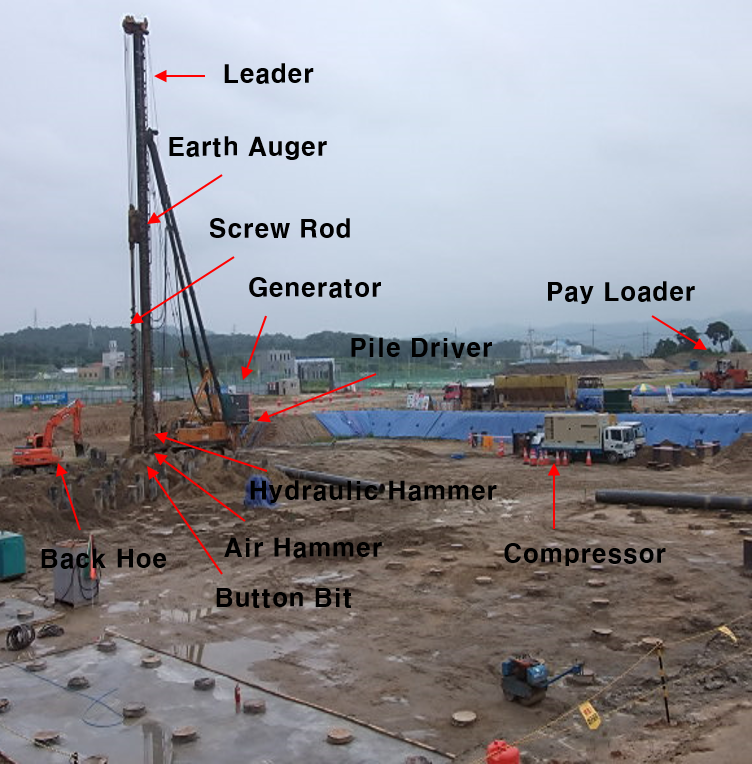

PRD 현장 장비 투입모습

1. Pile Driver로 천공과 동시에 Casing이 삽입되므로 지층 내 붕괴를 막을 수 있는 공법

2. 롯드(스크류모양)끝에 연결된 에어해머 와 버튼비트로 충격식 천공

3. 시공자재인 강관파일에 케이싱 링비트(케이싱 슈)를 부착하여 회전력으로 이중관 천공

4. 롯드 인발후 시멘트 주입

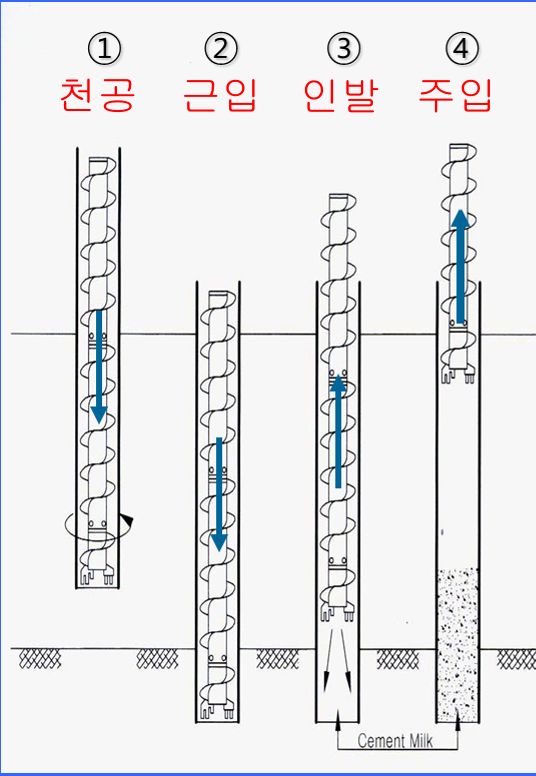

PRD 공법 모식도

PRD 공법 특징

1. 천공구경이 아웃케이싱(강관파일) 크기에 맞춰져서 다양하다(400mm~1000mm)

2. 에어해머를 사용하기 때문에 연암층까지 천공이 가능하다

(강관파일은 연암상단까지. 그 이후는 시간이 많이 걸림)

3. 아웃케이싱 자체가 시공파일이 되기 때문에 수직도가 비교적 정확하게 나온다



장비하부 버튼비트(안)와 케이싱링비트(바깥)

PRD 시공순서

1. 천공위치에 대한 시공점 측량과 측량점에 대한 검측

2. 측량점 주위에 케이싱 크기의 원을 그려 케이싱 안착

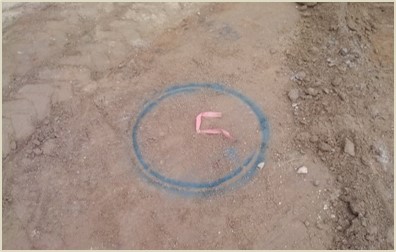

측량점 주위 케이싱 위치 표시

3. 에어해머과 케이싱으로 지지층까지 천공



PRD 천공

4. 지지층까지 천공 후 롯드만 인발(에어로 슬라임 배토)

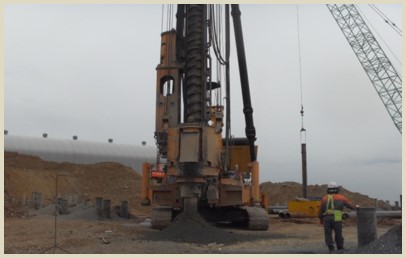

천공후 인발(슬라임 배토)

5. 시험시공에서 동재하시험으로 측정되었던 기준관입량으로 최종관입량 측정

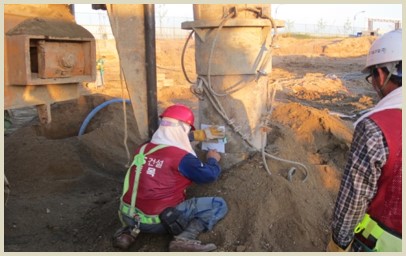

인발후 최종관입량 측정

6. 시멘트를 주입한다

7. 강관파일 유형에 따라 두부정리를 한다

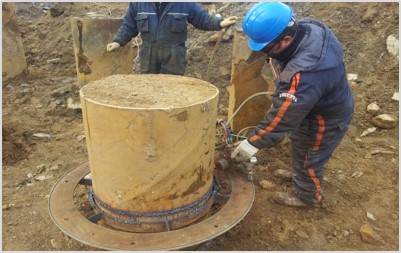

두부정리

PRD 공법 시공 품질관리

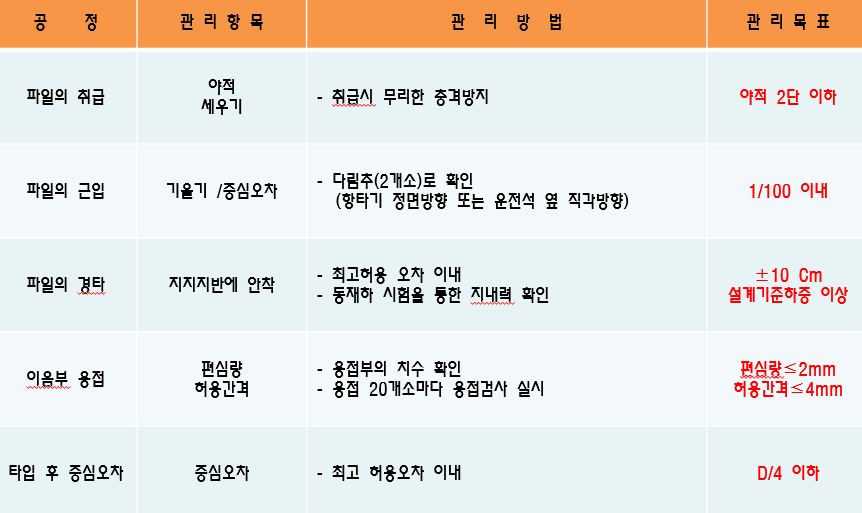

PRD 공법 품질관리 기준



1. 최종관입량 기준은 동재하 시험에서 얻어진 기준값을 만족해야 한다

2. 최종관입량 체크는 매 공당 실시해야 하고 시공 명일 아침에 제출해야 한다

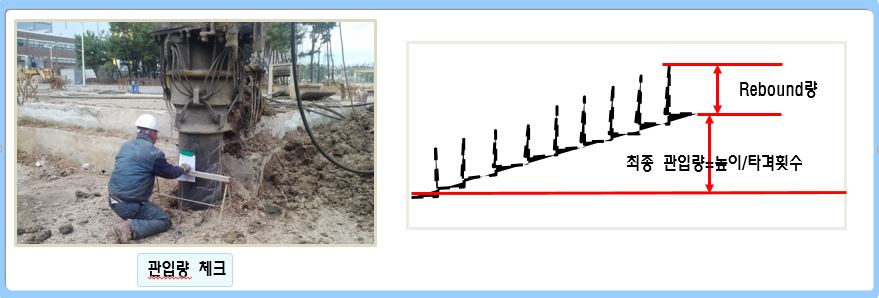

PRD 시공후 최종관입량 체크

3. 장비에도 수직 균형게이지가 있지만 여러 지반상태의 이유로 외부에서 확인해 주는 것이 좋다

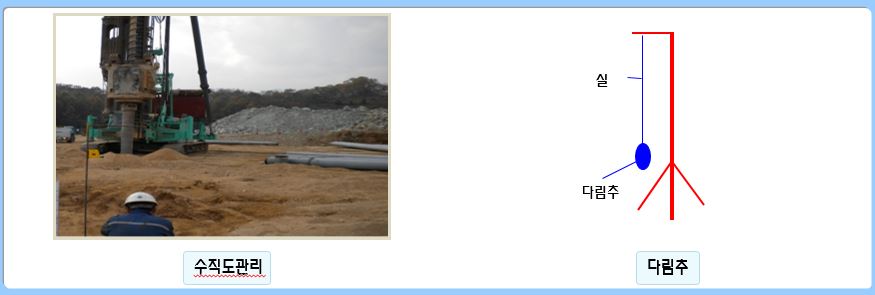

PRD 시공중 수직도 관리

4. 용접본이 있다면 용접검사는 10 본당 1회를 잡아야 한다(U/T 또는 M/T)

5. 최소 1회는 정재하 시험을 실시해야 한다

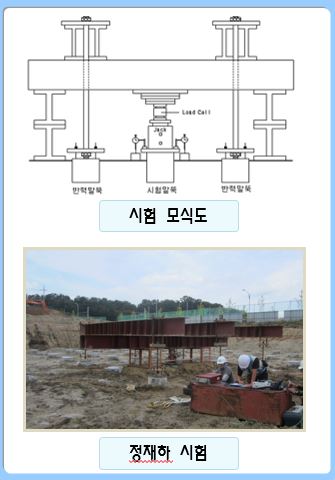

정재하 시험 모습

6. 가능하면 수평재하 시험도 실시한다

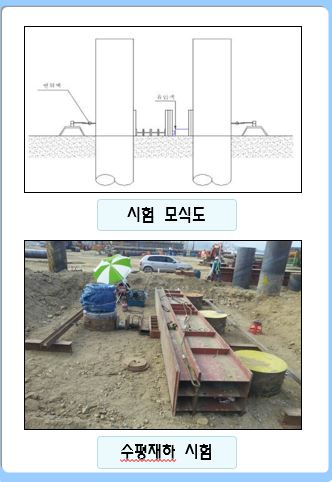

수평재하 시험모습

PRD 시공 시 안전관리

1. 대형크레인이 이동하는 만큼 이동구간은 정지작업이 우선시되어야 한다(사고 시 대형사고)

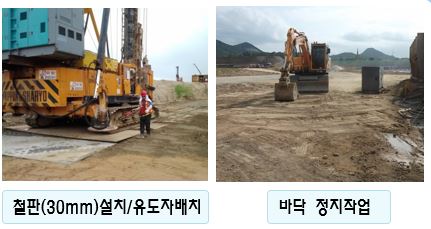

2. 바닥 정지작업 후에도 장비 하부에 철판을 설치하여 하부장력을 확보한다



장비이동시 안전사항

3. 고압콤프레셔를 사용하기 때문에 고압호스 연결부위에 이탈방지고리를 설치하고 점검해야 한다

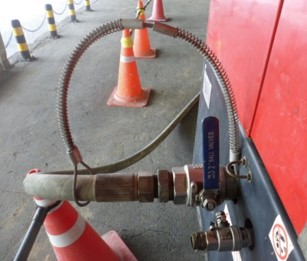

고압호스 이탈방지고리

이상으로 간단하게나마 PRD 공법을 알아봤습니다. 항상 현장에서 안전이 최고입니다.



안! 전!
