지내력 확보를 위한 지반보강 공법에는 여러 가지가 있습니다.
그중 파일공법에 속하고 재료는 콘크리트 파일을 사용하는 PHC 파일공사(PHC 말뚝공사)에 대해 알아봅니다.
PHC 파일 재료와 시공법, 품질, 안전등 PHC파일의 전반적인 사항에 대해 알아보겠습니다.
주요 링크
PHC 파일 재료에 대해
1. PHC 파일의 장점
- PHC 파일은 사전응력 고강도 콘크리트(Pre-stressed High strength Concrete)의 줄임말로 과거 P.C파일재료보다 고급콘크리트 기술을 사용하여 제작된 고강도(압축강도 78.5 Mpa 이상) 콘크리트파일을 말합니다
- 과거 콘크리트 파일은 인장력에 약했고 이를 보완하기 위해 만든 파일이 고강도 콘크리트파일(P.H.C)입니다
- 고강도 콘크리트 파일은 이미 틀을 만들어 놓고 콘크리트 재료를 부어 완성품을 만드는 프리캐스트방식을 사용하여 대량생산이 용이해졌고 짧은 양생기간으로(대략 3일 후에는 현장에 도착시켜 줍니다) 현재 대부분의 공사현장에서 사용되는 파일재료입니다
2. PHC 파일 제원

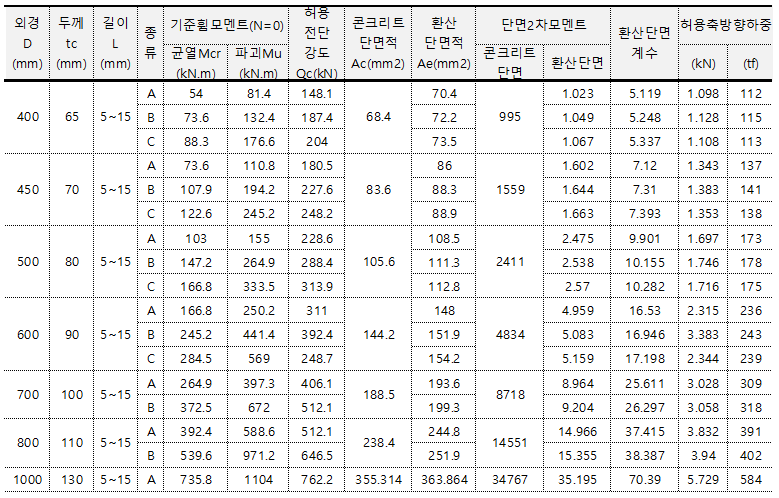

- PHC 파일 성능표(다운로드)

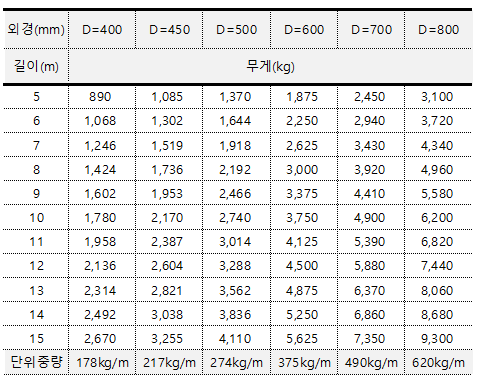

- PHC 파일 단위중량표(다운로드)

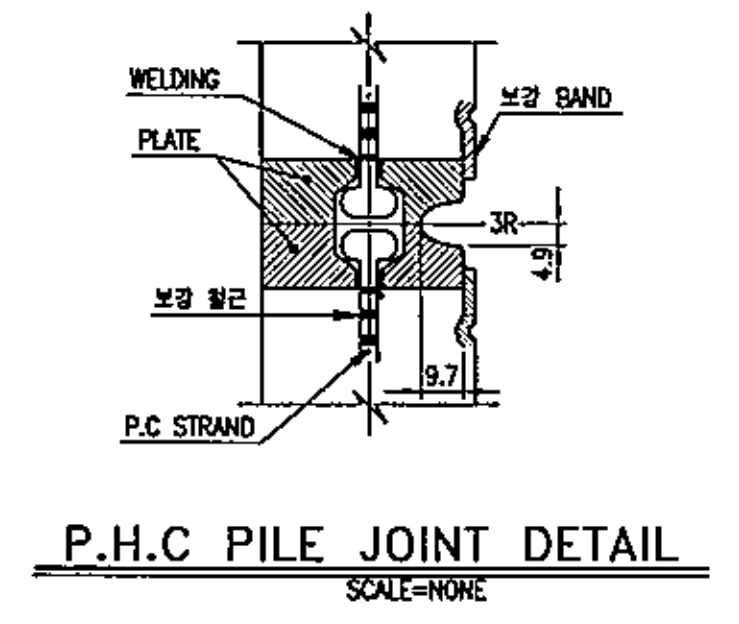

- PHC 파일 용접부위

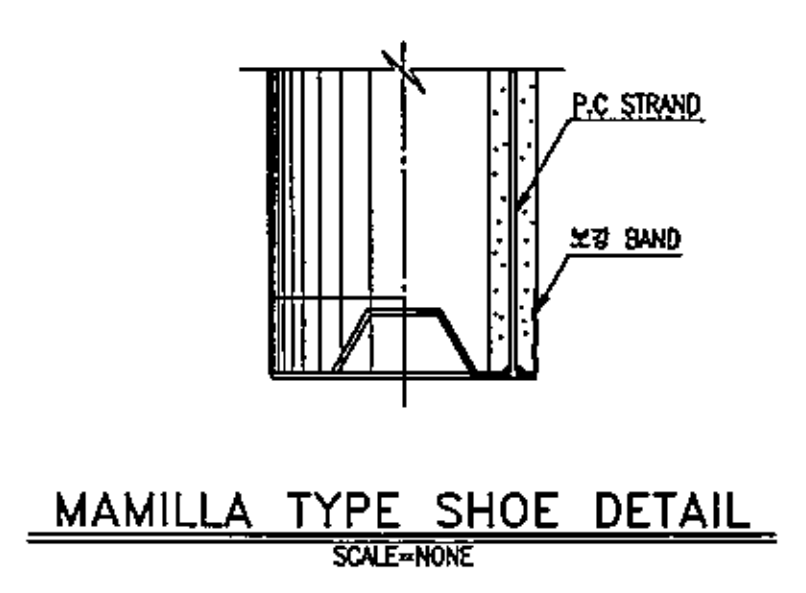

- PHC 파일 하부 SHOE 형태
3. PHC 파일 단가
- PHC 파일 생산 원가에서 원재료가 차지하는 비율은 전체단가의 약 60%선입니다.
이중 PC강봉이 30%, 시멘트가 25%, 골재가 13%, 철선이 약 6% 정도를 차지하고 있는데 대부분 2021년부터 시작된 원자재대량상승에 관여되는 자재들이었고 이 시기에 파일단가도 급격하게 상승하였습니다
- 2023년 기준 톤당 약 130,000원 정도이지만(운반거리에 따라 달라집니다) 구성자재들이 조금이라도 수급불안이거나 원가상승이 있다면 단가는 계속 오를 전망입니다
- 또한 단본이 아닌 용접본일 경우 중간에 welding joint로 인해 본당 120,000원 정도(회사마다 다릅니다) 추가됩니다
- 건설경기가 불경기 사이클에 접어들거나 업체 간 경쟁으로 인해 단가가 일시적으로 하락할 수는 있지만 상승세는 쉽게 꺾이지 않을 전망입니다
- 시장점유율 상위 업체는 삼일씨엔에스, 동양파일, 아이에스 동서 등이 있습니다

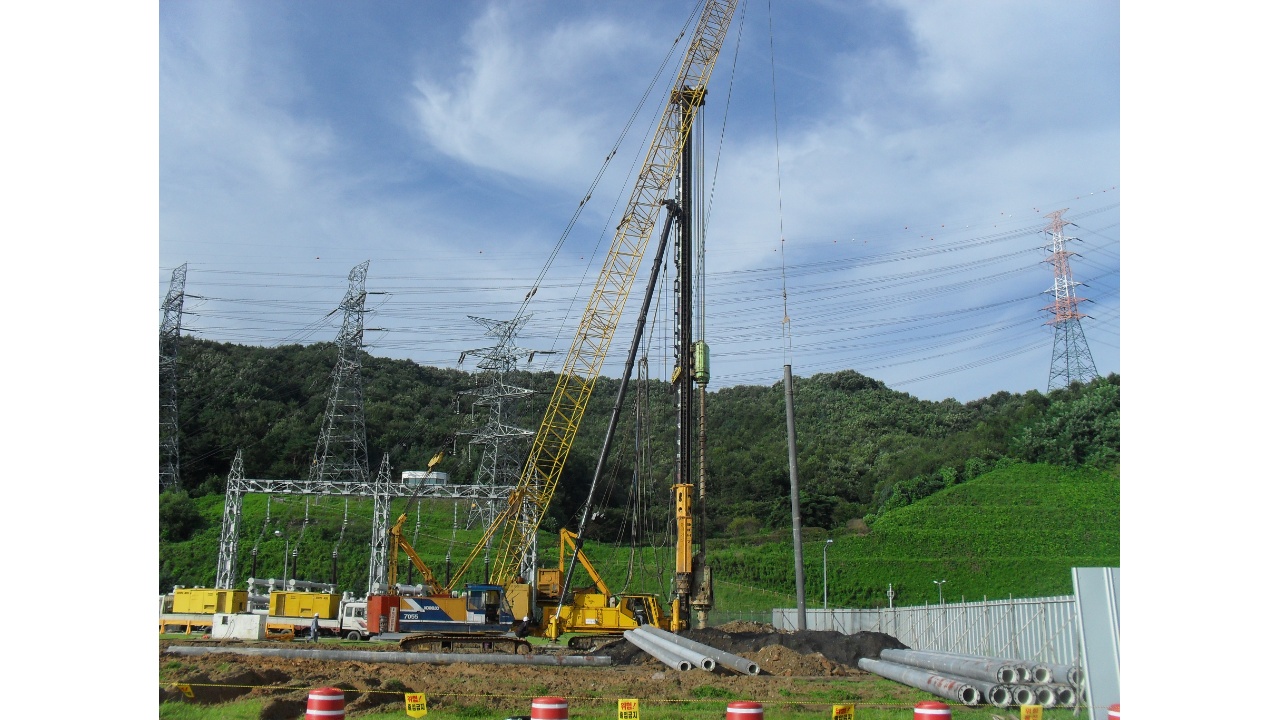

PHC 파일 공법
- 장비세팅이나 방법에 따라 여러 공법으로 나누어집니다. 개념적으로 그 공법에 사용되는 말뚝의 종류가 PHC 파일인 것이지 따로 PHC파일 공법이란 것은 없습니다
- 하지만 일반적인 시공방법은 다음과 같습니다
1. 타입공법
- 흔히 직타공법이라고도 하며 디젤이나 유압해머로 시공위치에 파일을 직접 타격하는 방식입니다
- 과거에 주로 사용되었으나 재료손상이 심하고 소음도 심하여 지금은 잘 사용하지 않는 시공방식입니다
- 지반중간에 자갈이나 전석이 존재하면 시공하기 어려운 공법입니다
- 상대적으로 시공단가는 저렴합니다.
2. 매입공법
- 선천공 공법이라고도 하며 먼저 지반에 천공(구멍을 뚫어 놓는 것)을 하고 파일을 매입(구멍에 집어넣는 것)하는 공법입니다
- 재료손상이 덜하고 전석도 뚫어내며 연암층까지 천공이 가능하여 주로 사용되는 공법입니다
- 상대적으로 단가는 타입공법보다 비싸고 매입공법도 여러 공법이 있어 공법마다 단가가 천차만별입니다
PHC 파일 시공 시 주의해야 할 품질과 안전사항
- 공법에 따른 안전사항은 너무나도 많아 일반적인 안전사항에 대해 간단하게 말씀드리겠습니다
1, 용접부위가 있다면 설계기준에 따라(대부분 10 공당 1회의 시험을 실시합니다) 맞는 용접시험(MT, PT, UT)을 시행하여 이음부위의 품질을 확보해야 합니다(육안검사표다운)
2. 시공위치 허용오차(대부분 2d)를 지켜줘야 합니다. 수직도(대부분 1/100)도 함께 지켜줘야 합니다
3. 파일 적재는 2단까지만 허용해야 합니다
4. 파일을 인양하는 크레인의 와이어 상태는 수시로 점검해야 합니다
5. 주변에 신호수가 항상 배치되어 있어야 합니다
